Crea 3D-Skrivare Creality CR-30

Det här är en ganska moddad och uppgraderad Creality CR-30, som kör 2.85mm filament (samma som i våra övriga skrivare) och är utrustad med en Volcano hotend med 0.8mm nozzle för högre flöden och snabbare utskrifter.

Grundläggande information

Creality CR-30, även känd som 3DPrintMill, är en bältdriven 3D-skrivare som skiljer sig fundamentalt från traditionella kartesiska 3D-skrivare. Istället för att skriva ut på en statisk platta skriver den på ett rörligt transportband i en 45° vinkel. Detta möjliggör praktiskt taget oändliga utskrifter i Z-led och gör den särskilt lämpad för serietillverkning eller mycket långa objekt.

Till skillnad från våra andra skrivare kräver CR-30 en särskilt anpassad slicer som stödjer denna unika geometri.

Snabbfakta Creality CR-30
Antal: 1 st
Användning: Fri användning
Modell: Creality CR-30 / "Naomi Wu's 3DPrintMill"
Arbetsvolym: 200 x 170mm, "oändlig" Z.
Primärt material: PLA
Filamentdiameter: 2,85mm
Munstycke: 0.8mm
Utskriftsyta: Originalbältet från Creality
Bokning: Först till kvarn

Material

Mjukvara

Den enda slicern som för närvarande stöder CR-30 är ideaMaker från Raise3D.

Ladda ner ideaMaker här

När du väljer en printerprofil i ideaMaker, börja med en CR-30-profil och ändra följande:

  • Filamentdiameter till 2.85 mm (standard är annars 1.75 mm)
  • Munstyckets storlek till 0.8 mm
  • Firmware: Klipper, inte Marlin (på grund av att vi använder Sonic Pad)

Observera: Det finns för närvarande ingen färdig profil som exakt matchar vår setup (2.85 mm filament, 0.8 mm munstycke, Klipper), så det är inte en bra skrivare för nybörjare än, utan den behöver en del pill får att få till en bra utskrift. Vi kommer att länka en färdig profil här så snart en fungerande profil tagits fram.

Video-guide om hur man slicar för bältskrivare:

Handhavande

Uppkoppling och styrning

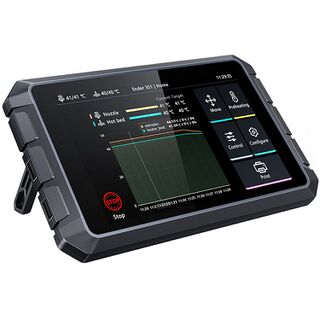

Skrivaren är kopplad till Makerspaces WiFi och nås via sin IP-adress i en webbläsare. Vi använder en Sonic Pad som styr med hjälp av Klipper-firmware.

Det finns två webbgränssnitt att välja mellan, som båda kontrollerar Klipper. Vilken man vill använda är en smaksak:

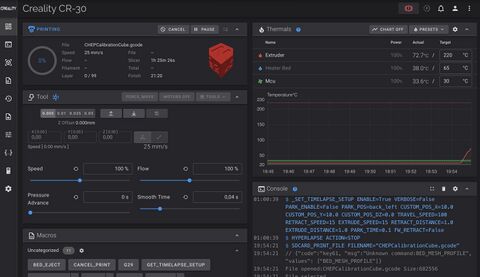

Fluidd-gränssnittet

Mainsail-gränssnittet

Du kan styra utskrifter, justera inställningar, övervaka temperaturer, med mera via dessa gränssnitt. Obs! Om du inte kan nå skrivaren via ovan URL, dubbelkolla:

  1. Att du är ansluten till spacets wifi-nätverk
  2. Att skrivaren inte har fått en ny IP-adress. Det kan du kolla via nätverksinställningarna på Sonic Pad

Ladda/Byta Material

Se till att nozzle är varm i förväg. Extrudera filament manuellt via Sonic Padens interface eller via Klipper UI. När du ser änden på materialet i Bowden-tuben kan du manuellt dra ut materialet samtidigt som du håller in spärren på extrudern med andra handen. Gör på motsatt sätt för att mata tillbaka nytt material in i Bowden-tuben tills den är nästan helt framme vid print-huvudet, sedan använder du panelen för att mata fram materialet tills du ser att det kommer ut ur nozzle.

Starta Utskrift

Spara din gcode-fil från slicern på hårddisken. Besök det grafiska interfacet till Sonic Pad via webbläsaren och ladda upp filen där.

Ladda ur Material

Se till att nozzle är varm i förväg. Extrudera filament manuellt via Sonic Padens interface eller via Klipper UI. När du ser änden på materialet i Bowden-tuben kan du manuellt dra ut materialet samtidigt som du håller in spärren på extrudern med andra handen.

Byta nozzle

Byt helst inte nozzle alls på denna skrivare. Det krävs specialmoddade nozzlar då vanliga volcano-nozzles inte är spetsiga nog, och 0.8mm nozzlen bör vara närmast omöjlig att clogga.

Underhåll av skrivarbältet

Underhåll

Reservdelar

Behövs reservdelar, prata med Erik C #1005 eller styrelsen

Tips för 3D-Printing

Felsökning

Namnskylt

Vi använder ett system där du sätter en namnskylt på skrivaren när du använder den.

Du skriver själv ut namnskylt-filen på en av våra 3D-skrivare och märker den med hjälp av Zebra-skrivaren i printerrummet.

Lista på moddar

  • Den kör Community firmwaren härifrån: https://github.com/CR30-Users/Marlin-CR30
  • Fläktmod för att vara tyst i standby: https://github.com/CR30-Users/Marlin-CR30/wiki/Silent-fans-on-CR-30-while-idle
  • Alla förtennade kabeländar i skruvplintar på moderkortet bortklippta och ersatta med pressade ändhylsor. (viktig säkerhetsdetalj).
  • V-hjulen på Y-axlen utbytta till hjul i PEEK/PTFE komposit.
  • X-axeln rullar nu på en genuin HIWIN MGN12 linjärgejder och har fått alla V-hjul borttagna.
  • 2.85mm filament i stället för 1.75mm filament (för att matcha övriga skrivare på spacet och minska förvirring).
  • Feedern bytt till en feeder från en Ultimaker 2+.
  • Bowdenslangen utbytt till en slang för 2.85mm filament.
  • Hotend utbytt till en genuin E3D Volcano, med aningen modifierat värmeblock och nozzle för att komma ner mot bädden.
  • Aluminiumfäste för hotenden.
  • Custom fläktkåpa för part cooling-fläktarna. (ev SLS-printad?)

Eventuellt:

  • Neopixel-strip styrd från moderkortet
  • Filament runout sensor moddad för 2.85mm filament.
  • NAK3D/LDO motor mounts i aluminium, med dubbel lagring för motoraxeln och 0.9 graders stegmotorer för bättre upplösning.

Ägandeförhållande

Skrivaren ägs av Stockholm Makerspace
